Как укрепить строительные смеси и штукатурку и защитить их от трещин?
Вопрос укрепления строительных смесей и штукатурных составов стоит довольно остро перед всеми, кто строит дом или делает в нём ремонт. Для того, чтобы защитить бетон, цемент, кладочный раствор для кирпича или различные штукатурки придумали уже довольно много вещей. Строительные и малярные стеклосетки, различные армирующие ленты и тому подобные вещи применяют почти повсеместно. Однако их использование всегда сопряжено с дополнительными финансовыми и внушительными временными затратами.
Вот если бы можно было как-то «заколдовать» раствор и спокойно его наносить, не боясь, что он растрескается… И как в сказке – «Ваше желание исполнено!» Теперь раствор можно «заколдовать» от растрескивания ещё на этапе замешивания. А затем уже спокойно использовать его в строительстве или отделке, не боясь за будущее своего дома. Вы уже, наверное, догадались, что речь идёт о нашей инновационной армирующей фибре «Крепыш», которая надёжно армирует все растворы и штукатурки.
Безусловно, найдутся скептики, которых не убедит наш видео-ответ про армирующую фибру «Крепыш». Ведь в нём мы лишь показываем, как растворы без «Крепыша» и с его добавлением реагируют на агрессивное внешнее воздействие, не подкрепляя эту наглядную демонстрацию преимуществ «Крепыша» сложными научными выкладками и цифрами. Хотите аргументирующих цифр и графиков – пожалуйста!
Чтобы провести полномасштабные испытания свойств и характеристик нашей армирующей добавки, потребовалось обратиться в серьёзную испытательную лабораторию. Такую, прекрасно оснащённую специальным оборудованием лабораторию мы нашли в ведущем профильном образовательном учреждении Москвы – Строительном техникуме №30 (ГБОУ СПО СТ №30). Специалисты лаборатория «Испытания строительных материалов» ГБОУ СПО СТ №30 уже не первый год занимаются подобными исследованиями и тестируют различные строительные и отделочные материалы по целому ряду параметров.
Для определения армирующих и укрепляющих свойств нашей армирующей фибры «Крепыш» были подготовлены 16 типов брусков из штукатурных смесей на гипсовой (Knauf Rotbant штукатурка гипсовая) и цементной основе (Knauf Unterputz штукатурка цементная фасадная). Для различных методов испытаний, были изготовлены образцы с линейными размерами 40×40×150 мм и 100×100×100 мм. После изготовления образцы выдерживались на затвердевание в течение 7 и 28 суток. Половина брусков (8 шт.) была подготовлена с добавлением армирующей добавки (из расчёта 5 г армирующей добавки на 20 кг смеси), оставшаяся половина (8 шт.) – без добавки. Подготовленные образцы подвергались деформации на испытательной машине МИ40КУ.
Испытательная машина МИ40КУ предназначена для лабораторного практикума «Сопротивление материалов» и «Детали машин» в высших и средних специальных учебных заведениях. МИ40КУ используется совместно с компьютерным оборудованием и обеспечивает построение графиков зависимости силы от деформации на дисплее монитора при растяжении или сжатии образца силой до 40 кН при скорости нагружения 0,5 - 60 мм/мин.
ИСПЫТАНИЕ №1. Брусок 40×40×150 мм, штукатурка цементная Knauf Unterputz, выдержка образцов 7 суток
Образец без армирующей добавки
При достижении пиковой нагрузки 17,0 - 17,5 кН, линейная деформация бруска составила 0,2 - 0,25 мм, после чего произошло полное разрушение бруска до достижения линейной деформации 0,5 мм.
Образец с армирующей фиброй «Крепыш»
При достижении пиковой нагрузки 15,8 - 16,5 кН, линейная деформация бруска составила 1,3 - 1,4 мм, после чего образец, не разрушаясь, продолжил линейную деформацию до 4,7 – 4,75 мм при нагрузке в 28 - 30 кН.
ИСПЫТАНИЕ №2. Брусок 100×100×100 мм, штукатурка цементная Knauf Unterputz, выдержка образцов 7 суток.
Образец без армирующей добавки
При достижении пиковой нагрузки 23,0 - 24,5 кН, линейная деформация бруска составила 1,2 - 1,3 мм, после чего произошло полное разрушение бруска до достижения линейной деформации 1,7 мм.
Образец с армирующей фиброй «Крепыш»
При достижении пиковой нагрузки 23,0 - 24,5 кН, линейная деформация бруска составила 1,3 - 1,9 мм (временная потеря прочности), после чего образец, не разрушаясь, продолжил линейную деформацию до 5,0 мм при нагрузке в 27 - 28 кН.
ИСПЫТАНИЕ №3. Брусок 40×40×150 мм, штукатурка цементная Knauf Unterputz, выдержка образцов 28 суток
Образец без армирующей добавки
При достижении пиковой нагрузки 17,0 - 17,5 кН, линейная деформация бруска составила 0,17 - 0,25 мм, после чего произошло полное разрушение бруска до достижения линейной деформации 0,5 мм.
Образец с армирующей фиброй «Крепыш»
При достижении пиковой нагрузки 20 кН, линейная деформация бруска составила 1,3 - 1,6 мм (временная потеря прочности), после чего образец, не разрушаясь, продолжил линейную деформацию до 4,7 мм при нагрузке в 30 кН.
ИСПЫТАНИЕ №4. Брусок 100×100×100 мм, штукатурка цементная Knauf Unterputz, выдержка образцов 28 суток.
Образец без армирующей добавки
При достижении пиковой нагрузки 28 кН, линейная деформация бруска составила 1,7 - 1,75 мм, после чего произошло полное разрушение бруска до достижения линейной деформации 1,8 мм.
Образец с армирующей фиброй «Крепыш»
При достижении пиковой нагрузки 27 - 28 кН, линейная деформация бруска составила 4,0 - 4,2 мм (временная потеря прочности), после чего образец, не разрушаясь, продолжил линейную деформацию до 5,0 мм с постоянным увеличением нагрузки.
ИСПЫТАНИЕ №5. Брусок 40×40×150 мм, штукатурка гипсовая Knauf Rotbant, выдержка образцов 7 суток.
Образец без армирующей добавки
При достижении пиковой нагрузки 24 - 25 кН, линейная деформация бруска составила 1,3 - 8,9 мм, после чего произошло полное разрушение бруска до достижения линейной деформации 9,0 мм.
Образец с армирующей фиброй «Крепыш»
При достижении пиковой нагрузки 9 кН, линейная деформация бруска составила 0,5 - 4,0 мм (временная потеря прочности), после чего образец, не разрушаясь, продолжил линейную деформацию до 17,0 мм при нагрузке в 20 кН.
ИСПЫТАНИЕ №6. Брусок 100×100×100 мм, штукатурка гипсовая Knauf Rotbant, выдержка образцов 7 суток.
Образец без армирующей добавки
При достижении пиковой нагрузки 15 - 16 кН, линейная деформация бруска составила 3,2 - 4,4 мм, после чего произошло полное разрушение бруска до достижения линейной деформации 4,5 мм.
Образец с армирующей фиброй «Крепыш»
При достижении пиковой нагрузки 8,0 – 8,9 кН, линейная деформация бруска составила 2,1 - 2,2 мм (временная потеря прочности), после чего образец, не разрушаясь, продолжил линейную деформацию до 13,5 мм при нагрузке в 4 кН.

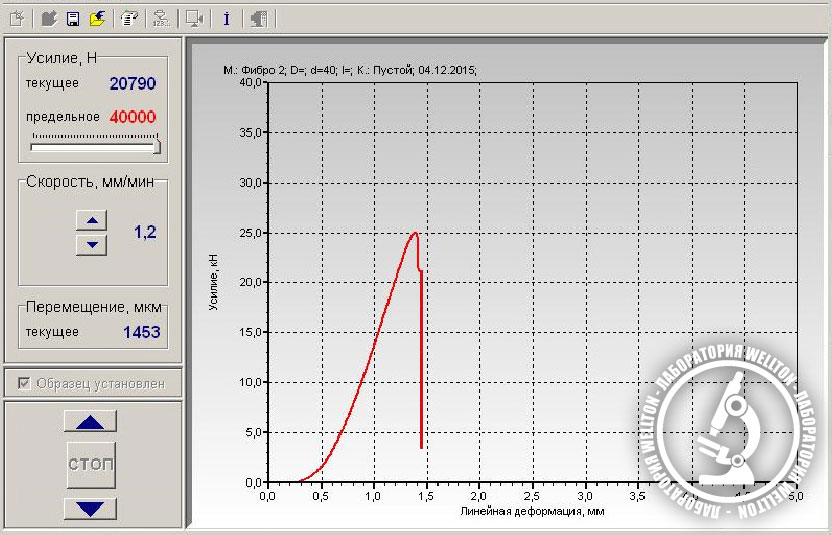

ИСПЫТАНИЕ №7. Брусок 40×40×150 мм, штукатурка гипсовая Knauf Rotbant, выдержка образцов 28 суток.
Образец без армирующей добавки
При достижении пиковой нагрузки 25 кН, линейная деформация бруска составила 1,3 - 1,4 мм, после чего произошло полное разрушение бруска до достижения линейной деформации 1,5 мм.
Образец с армирующей фиброй «Крепыш»
При достижении пиковой нагрузки 11 - 12 кН, линейная деформация бруска составила 0,7 - 1,0 мм (временная потеря прочности), после чего образец, не разрушаясь, продолжил линейную деформацию до 4,7 мм при нагрузке в 8 кН.
ИСПЫТАНИЕ №8. Брусок 100×100×100 мм, штукатурка гипсовая Knauf Rotbant, выдержка образцов 28 суток.
Образец без армирующей добавки
При достижении пиковой нагрузки 36 - 37 кН, линейная деформация бруска составила 2,3 - 2,4 мм, после чего произошло полное разрушение бруска до достижения линейной деформации 2,5 мм.
Образец с армирующей фиброй «Крепыш»
При достижении пиковой нагрузки 16 – 17 кН, линейная деформация бруска составила 2,0 - 2,2 мм (временная потеря прочности), после чего образец, не разрушаясь, продолжил линейную деформацию до 9,5 мм при нагрузке в 12 кН.
В результате проведённых испытаний двух типов образцов строительных смесей на гипсовой (Knauf Rotbant штукатурка гипсовая) и цементной основе (Knauf Unterputz штукатурка цементная фасадная) различной формы (куб 100×100×100 мм и брусок 40×40×150 мм) и времени затвердевания (7 и 28 суток): без использования армирующей фибры «Крепыш» и с использованием данной добавки к строительным смесям, можно сделать следующие выводы:
- линейные деформации образца при использовании армирующей фибры «Крепыш» при приложении различных усилий увеличиваются в 3-4 раза без разрушения образца;
- прочность образцов, укреплённых армирующей фиброй «Крепыш», возрастает более чем в 2 раза, по сравнению с тестовыми образцами без армирующей добавки;
- армирующая фибра «Крепыш» в разы увеличивает время до начала критического разрушения образца;
- армирующая фибра «Крепыш» действительно является инновационным продуктом, который можно рекомендовать к широкому применению в строительной сфере в качестве дополнения или альтернативы традиционным фасадным и малярным стеклосеткам;
- доказанные свойства и характеристики армирующей фибры «Крепыш» позволяют включить её изучение и применение в учебном процессе профессиональных образовательных учреждений;
- в экстремальных и чрезвычайных ситуациях конструкции, изготовленные и отделанные с использованием армирующей фибры «Крепыш», будут в значительно меньшей степени подвержены внешним разрушающим воздействиям (природные катаклизмы, землетрясения, террористические акты, техногенные взрывы и катастрофы и т.п.), что даст дополнительное время на принятие необходимых мер по обеспечению безопасности.
Вот так научный подход и целый комплекс лабораторных тестов позволили нам не только подтвердить уникальные свойства нашей армирующей фибры «Крепыш», но и открыть новые горизонты её применения. В частности, наша армирующая добавка будет незаменима при строительстве и внутренней отделке зданий и сооружений в сейсмически активных географических областях, на метрополитене, при строительстве подземных коммуникаций, а также на объектах с повышенным риском техногенных аварий и взрывов.
